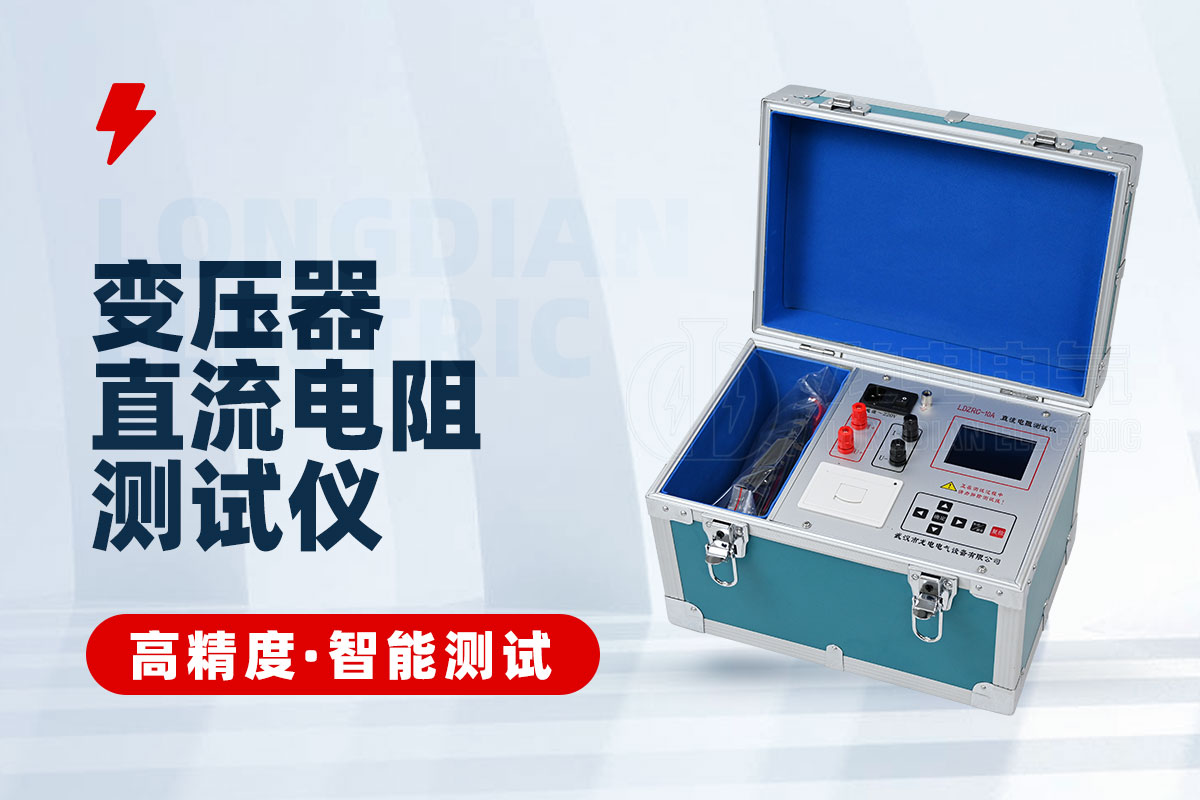

直流電阻測試儀是以高速微控器為核心，內置充電電池以及充電電路,，測量范圍廣,，數據穩定，重復性好,，抗干擾性能好,，保護功能強，而且具有體積小,，重量輕,，輸出電流大，重復性好,，測量精度高,，可以實現變壓器直阻的快速測量，所以深受電力工作者的喜愛,，那么對于新手來說,，直流電阻測試儀測量范圍是哪些呢，容不容易操作呢,，今天小編在下面給大家做詳細的解答,。

1、電源

直流電阻測試儀為測試所提供的電源的兩種：AC220V／DC12V,。在強電磁場干擾的情況下,，建議最好使用直流穩壓電源測試，此狀態下測試的數值穩定,，抗工頻干擾能力強,。

A、直流穩壓電源測試：

閉合總電源開關（DC12V）,，相應有指示燈亮,，閉合總電源開關，相對應的指示燈亮,，按下“啟?！辨I，即可開始測試,。測試結束,，關閉總電源開關（DC12V）,，相對應的指示燈熄滅，放電后,，再轉換測試夾,，進行再次測試。

B,、交流電測試：

接上交流AC220V電源,，相對應的指示燈亮，閉合總電源開關,，相對應的指示燈亮,，按下“啟停”鍵,，即可開始測試,。測試結束，關閉總電源開關（AC220V）,，相對應的指示燈滅,，放電后，再轉換測試夾,，進行再次測試,。

C、充電：

接上交流AC220V電源,，此充電器指示燈亮,，表示正在對機內的可充電池進行充電工作。直流電阻測試儀在使用交流電測試,，同時也在對機內電池進行充電,。（儀器設計了充電保護電路,，不會有過充現象產生）,。

2.測試線的連接方法：

直流電阻測試儀的I＋、V＋,、V－,、I－端子與被試品的方法連接好。這類連接法,，可消除A,、B、C,、D處的接觸電阻,，以及聯線電阻對測量結果影響。測量的值即為B,、C,、之間的電阻Rx(注意：B,、C之間不要反向)。

在使用中,，如果儀器設備隨帶的測試線長度不夠,，可使用直徑相當?shù)膶Ь€將測試線加長。

3.測量：

直流電阻測試儀在回路未接好的情況下開機表頭顯示“E0000”,。按圖1方法接好測量線后,，根據所測值的大小選定欲測的電阻檔，按下該檔電源開關,，此時該檔指示燈亮,，四位半LCD顯示的穩定值即為所測的電阻值。讀值時要注意所選量程上的單位,。在測量大電感試品如電力變壓器時,，在測試回路以外的其它不需測量結果線圈最好是將其短路，以免電磁干擾,。

4.放電：

測試完成后可直接關斷總電源,。如果在感性試品，關斷電源后不應馬上拆線操作,，應讓直流電阻測試儀有續放電過程,。一般來說放電至少20秒，否則電感的反電動勢危害人身安全,。

以上就是小編給大家介紹的直流電阻測試儀這塊的相關知識哦,，武漢龍電電氣專業生產直流電阻測試儀，從事于電力行業多年,，旗下產品品質一流,，歡迎廣大客戶前來選購。
