高壓開關測試儀傳感器安裝方法

發布時間:2023-09-26 10:55:41瀏覽次數:1439

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發,! 咨詢電話:130-3714-0838

在測試開關速度時,,傳感器安裝在高壓開關的動觸頭或拐臂上,,根據斷路器運動機構情況選擇相應的傳感器安裝,。

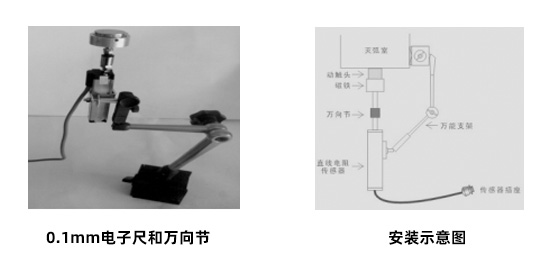

50mm直線傳感器(真空開關類)

傳感器的直線拉桿用磁鐵吸附在開關的垂直導電桿(動觸頭)上,傳感器用萬向支架固定,,在分閘狀態安裝,。安裝時電子尺必須和動觸頭垂直,先拉出15mm左右的緩沖長度,確保合分閘時傳感器不要應開關上下運動過沖行程損壞傳感器,。這類安裝方法主要是ZN28開關或者是沒有安裝底盤的ZN63(VSI)等動觸頭裸露出來的真空開關,。

傳感器安裝

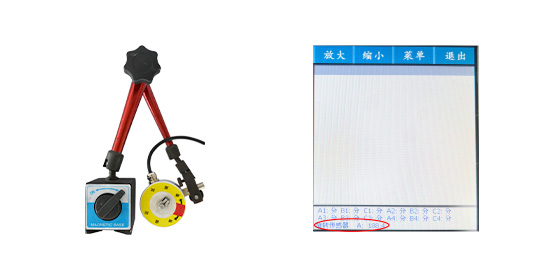

旋轉傳感器安裝方式:

旋轉傳感器有效行程3450,傳感器指針尾部指向紅色區域,,或者在儀器測試界面的狀態欄里面也可以看到傳感器狀態,,如下圖,傳感器讀數盡量保持在160~200之間。

傳感器安裝

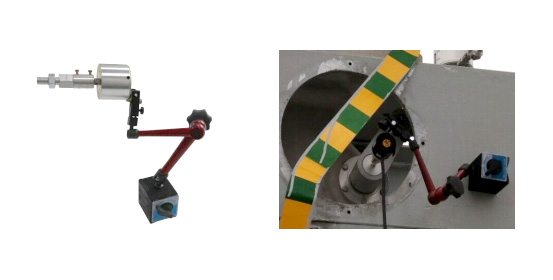

如密封式VS1,、VD4開關,,安裝在開關兩側拐臂(主軸),,把兩側白色密封蓋拿掉,,可看見梅花狀的主軸,磁鐵吸在主軸中心點,,安裝時保持水平狀,,再用萬向支架固定。

傳感器安裝

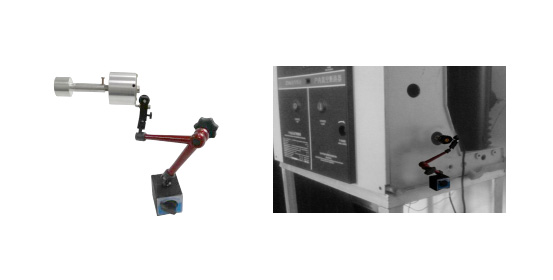

戶外SF6斷路器,,速度在3.5m/S以下的,,可以用磁鐵吸在主軸,如果超過個速度,,必須采取硬連接方式安裝在主軸上,,就用下面方式安裝,如下圖:

傳感器安裝

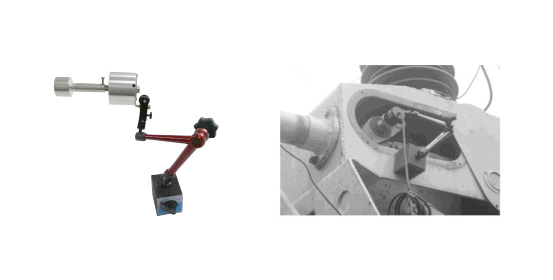

如果找不到拐臂,,安裝在分合指式針處,,先把分合指式針卸掉,再把傳感器連接頭擰上去即可,。

戶外真空開關及六氟化硫安裝示意圖:

傳感器安裝

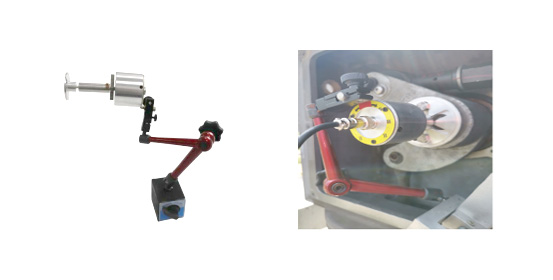

SF6斷路器的拐臂有角位移傳感器連接口,,將U型口對應在螺桿孔固定,再用萬向節再固定傳感器,。如下圖:

傳感器安裝

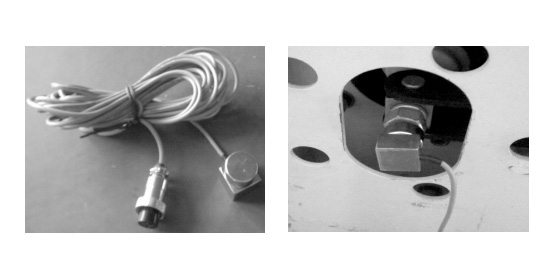

萬能傳感器安裝方法:

萬能傳感器又名加速度傳感器,,在測量行程安裝時,請吸附在斷路器的動觸頭行程桿上(僅限于真空開關),,SF6斷路器必須采用硬連接方式固定在行程連桿上,,用膠帶纏在連桿也可以,必須是直線運動,,如安裝在拐臂上進行旋轉運轉測量行程是錯誤的,。如果是橫向運動的,則把傳感器固定在橫桿上,,但是傳感器的正面要朝前進的方向,。

傳感器安裝
