LD-2003電纜故障定點儀出廠時默認為全通,。故障點沖擊放電的聲音頻率,，受聲波傳播介質和傳播距離的影響非常大,。聲波傳播速度越快,，距離聲源的距離越小，聲波的高頻衰減就越少,。在實際現場中,，堅硬覆土物（比如水泥、石板下）的聲波傳播速度快,，聲波高頻成分多,。而在沙灘或泥土的覆土物上，放電聲音的高頻成分被大大的衰減,，聲波低頻成分居多,。

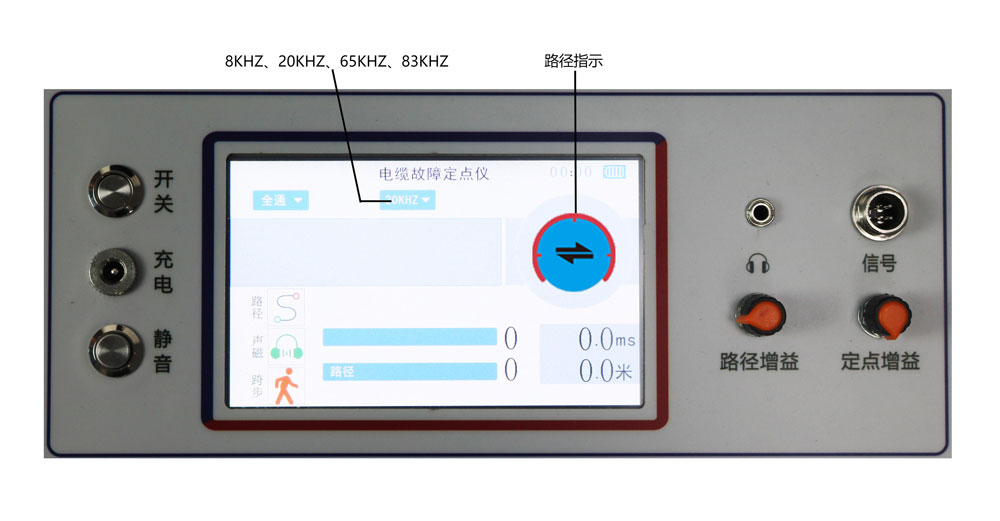

這樣根據不同的現場,，選擇合適的濾波參數,。本設備支持四種錄波參數如下：

2、精確定點：

⑴,、使用高壓發生器對故障電纜作高壓沖擊時 ,，沖擊高壓幅度要足夠高，以保證故障點充分擊穿放電,，放電頻率控制在3-5秒鐘左右放一次電,，將震動傳感器探頭放置在電纜路徑(或故障電纜本體)上方，連接聲磁同步探測儀,，選擇“聲磁定點”檔,。

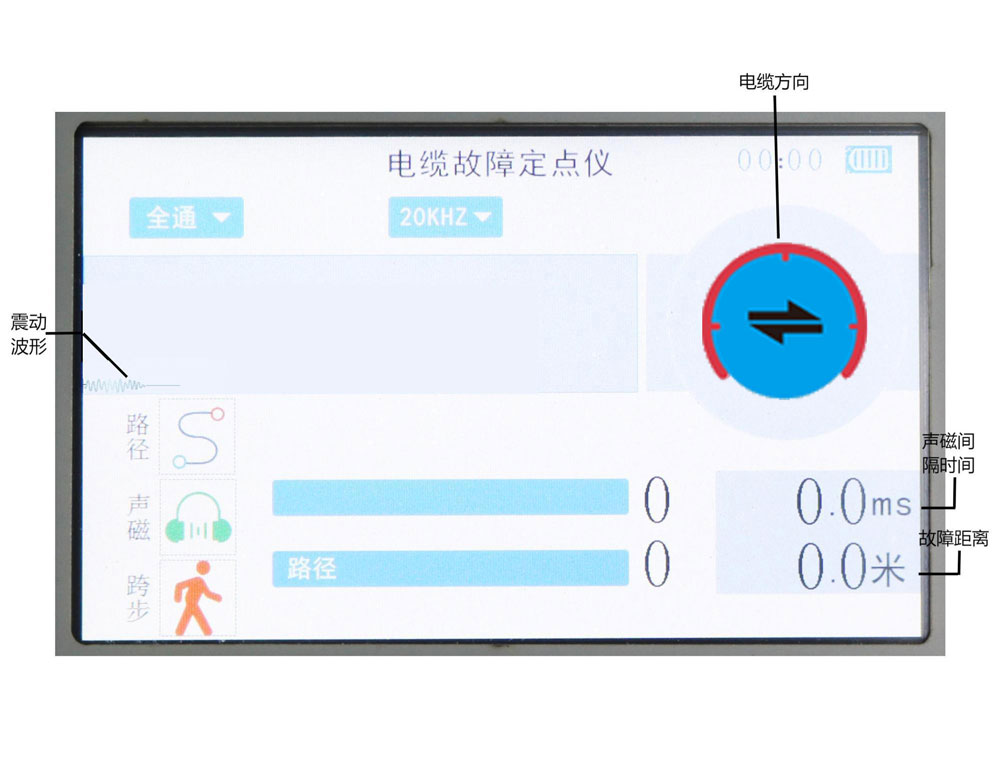

⑵、剛開始查找故障時,，先把定點增益適當調大,，通過耳機監聽聲磁波，觀察聲磁同步定點儀的顯示屏,通過觀察磁信號的強弱判斷故障的距離。在未聽到聲磁波時(測聽點距故障點太遠),，每沖擊放電一次,，距離顯示屏計數并刷新一次，在電纜上方沿路徑不斷移動傳感探頭,，直至聽到故障點的聲音（此時表明距故障點不遠了）,。

⑶、當聽到的地震波聲音足夠強時,，放電時長在30ms左右,，故障點顯示只有10m左右時，故障點就應該在附近,，定點增益就要適當調小,，增益調到最小，聲波波形最大,，聽到較沉悶的一聲“啪”聲音,，時間最小，故障距離顯示最小才是的,。此時便可將傳感器探頭直接按距離數放在相應處。在該處前后移動探頭,，找到數顯值最小處,，此處即為故障精確位置。

⑷,、在遠離故障點時,，如果看到是下面的波形圖，波形幅度小,，仔細的監聽,，有時能夠在電纜全長上都能聽到很微弱的啪啪聲，且不會隨傳感器位置的不同而發生變化,，那是電纜在高壓閃絡沖擊產生應力造成的震動,，其與真正的故障放電聲差別很大，注意不要誤判,。盡量不要將傳感器置于電纜本體上進行定點,，否則會在電纜任何位置都能聽到微弱的啪啪聲。

3,、低壓路徑：

低壓尋測電纜路徑,，通過電纜路徑指示方向判斷電纜的路徑，在電纜正上方,，信號最強,，偏離電纜信號就會變?nèi)酰较蛑甘疽矔崾尽ｋ娎|路徑探測器內置在定點儀里面,，可以把探測儀從脖子上取下來,，用手提著背帶平行離地10cm左右尋找電纜的路徑更準確。
