如何正確的使用電纜故障測試儀,，快速,、準確的查找電纜故障，一直困擾著大家,。長期以來,，都是憑著經驗判斷查找故障，剛?cè)胧值牟僮魅藛T無法查找電纜故障,。我公司十幾年的工作經驗積累,，對電纜故障測試儀進行不斷的升級改造，推出這款操作簡便,，判距準確的電纜故障測試儀,。

在查找故障之前，首先我們要向工作人員詳細了解電纜的情況,，例如相鄰的電纜是否帶電在運行,，電纜的絕緣情況，判斷是高阻還是低阻故障等,。

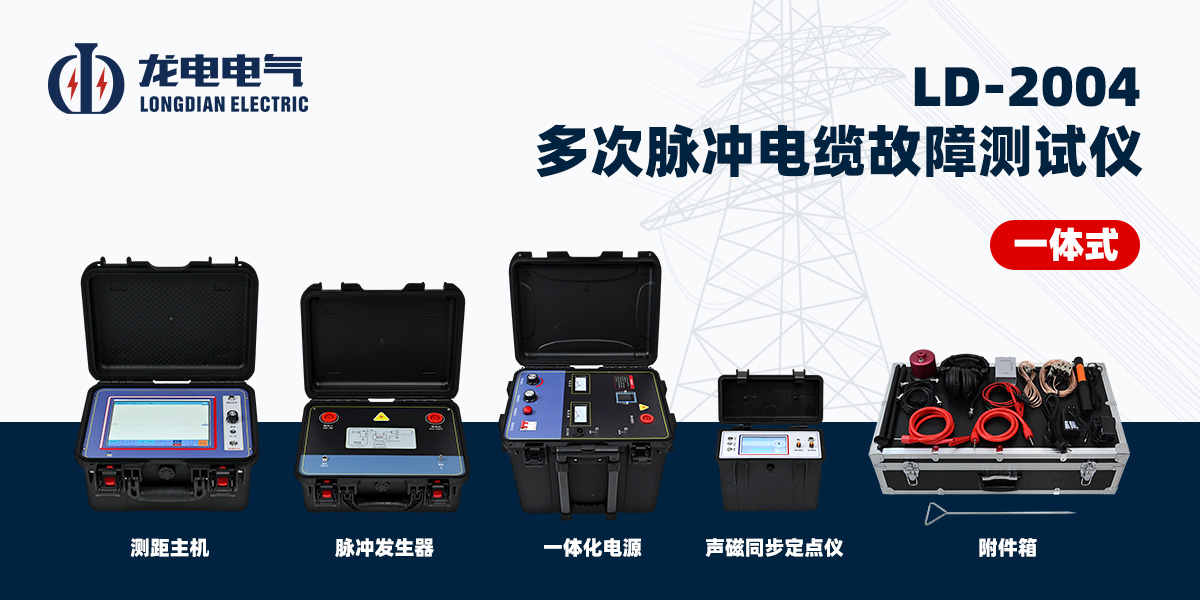

電纜故障測試儀由三大部分組成,。

1、測距主機,；

2,、故障定點；

3,、高壓脈沖發生器以及相關的附件,。

測距儀有兩種方法測量故障：

一、使用低壓脈沖法：紅色的夾子接在故障相,，黑色的夾子接在正常相或接地的鎧上,。先測量故障相數據保存，再測量正常相數據保存,，調出進行波形對比,。如果是開路或小于100歐的低阻故障,，通過波形對，就能發現故障點位置,。如果是高阻故障,，只能測出電纜的總長。

⑴,、設置采樣方式：脈沖法

⑵,、設置電纜長度：在50m至60Km之間選擇合適的長度。

⑶,、設置電纜波速：內置4種常見的,，如果有特殊的就直接輸入波速。

⑷,、設置好之后，點擊啟動按鍵進行測試,。電纜長度自動計算,，也可以左右鍵進行細調計算長度。

二,、高壓閃絡法：用高壓脈沖發生器去擊穿故障點,，讓故障點放電，發出有節奏的放電聲音,，放電節奏最好保持在3-5秒放一次電,。高壓脈沖發生器有兩款，一款是分體式的,，由控制箱,、升壓部分、高壓電容,、球隙組成,。另一款就是將控制、升壓,、電容和球隙集成在一起,。今天我們使用的是一體式高壓發生器。以一體式高壓發生器作為例子進行演示,。使用高壓脈沖發生器一定要注意人身安全,，嚴格按以下步驟進行操作。

1,、接地線：除了故障相接高壓輸出外,，正常相和鎧都要接地，高壓脈沖發生器上面有兩個地,，一個是高壓地,，另一個設備地,。高壓地打地樁單獨接，地樁接地一定要良好,，深度在50厘米左右,，如果土壤太干燥就要澆水。設備地接到鎧上面的地,。故障相懸空接紅色的高壓輸出線,，與正常相及四周保持20厘米以上的安全距離。

2,、放電棒的地線接在鎧上面,。

3、電纜的另一端也要檢查,，電纜和設備之間的連接拆除懸空,，保持20厘米以上的安全的距離，鎧接地,。

4,、測距儀和采樣盒連接好，采樣盒和高壓地線平行的擺放在一起,，間隔3厘米左右,，根據采樣信號進行間距調節，獲取可分析的磁波形,。如果采樣波形有,，不是一個完整的波形，有兩種原因,，一是高阻故障未擊穿故障點,，不能產生回波。二是接地不良雖有回波但是不明顯,，我們要一一排除解決,。

5、接好測試線后,，我們開始升壓進行閃絡測距,。

⑴、檢查升壓調節旋鈕是否處在起始位置

⑵,、將球隙間隙調至2-3mm左右

⑶,、打開電源開關，調節旋鈕進行緩慢升壓,，察看設備的電壓和電流表,，直到放電，放電頻率保持3-5秒放一次,。

如果電壓只升了幾千伏就升不起來了,，而電流表在慢慢升高,，正常的電流在2-3A左右，如果達到3A以上,，這時我們要停止升壓,，把球隙間距適當調大一點。如果電流降不下來,，我們要關閉電源,，用放電棒放電之后，再查看球隙的間隙是否正常,。

還有一種現象,，電壓升到了15KV左右，還是不放電,，這時要把球隙的間距適當?shù)恼{(diào)小,。

⑷、高壓脈沖發生器開始放電了,，我們要打開測距儀,，進行閃絡采樣分析故障距離。

首先設置采樣方式：閃絡法

然后點擊“啟動”按鍵進行測量,，每閃絡一次，波形自動刷新一次,。如果每閃絡一次波形幅值變化比較小,，不明顯，這時要調整測距儀的增益旋鈕,，增強采樣信號,。波形正常情況下是峰值是尖峰，如果尖峰變成方波了,，表示增益調的過大,，要適當?shù)臏p小。如果波形還是不明顯,，我們要適當調整取樣盒和高壓地線之間的間距,。

對于部分高阻故障， 不易擊穿形成閃絡性放電,， 第一次反射波形往往會有延時,， 測試距離偏大， 所以就用后面幾個波形定光標確定故障距離,。 對于難于分析的測試波形,， 只要后面的波形有規律， 波形間距離基本相等,， 就不用管前面的波形,， 直接用后面的波形定光標確定故障距離,。

武漢龍電電氣專業生產電纜故障測試儀，從事于電力行業多年,，旗下產品品質一流,，歡迎廣大客戶前來選購。
